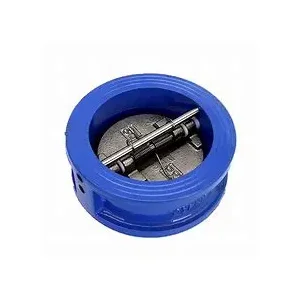

Liatinový motýľový kontrolný ventil

Pripojenie oblátkového typu kontrolného ventilu liatinového motýľa uľahčuje inštaláciu. Môže byť pevne upnutá medzi dvoma prírubami, čím sa ušetrí veľa inštalačného priestoru a je veľmi vhodný pre scenáre rozloženia potrubia obmedzeného vesmíru.

Štruktúra a pracovný princíp

I) konštrukčný dizajn

Šekový ventil liatinovej doštičky sa skladá hlavne z jadrových častí, ako je telo ventilu, disk ventilu, stonka ventilu, pružina (vybavená niektorými modelmi). Telo ventilu je odlievané v liatine a poskytuje pevnú podporu a stabilný štrukturálny základ pre celý ventil. Disk ventilu je kľúčovým komponentom na dosiahnutie funkcie kontroly. Jeho tvar a konštrukčný dizajn sa líšia podľa rôznych pracovných podmienok. Bežné formuláre zahŕňajú jeden disk a dvojitý disk. Stonka ventilu sa používa na spojenie ventilového disku a na vedenie jeho trajektórie pohybu, aby sa zabezpečilo, že sa disk ventilu pohybuje presne a hladko počas otvárania a zatvárania. Niektoré kontrolné ventily sú vybavené pružinami. Funkciou pružiny je pomáhať ventilovému disku, aby sa pri zatváraní zavrela, a do určitej miery znížila výskyt vodného kladiva.

Ii) pracovný mechanizmus

Keď médium tečie v normálnom smere, tlak generovaný médiom tlačí ventilový disk, aby prekonal svoju vlastnú gravitáciu a možný odpor pružiny, takže sa ventilový disk otáča okolo otvoru ventilového stonky alebo kolíkového hriadeľa. V tejto chvíli môže médium plynulo prechádzať ventilom a celý systém potrubia je v normálnom stave prietoku. Akonáhle má médium tendenciu prúdiť dozadu, spätný tlak generovaný spätným tokom média a gravitácia samotného ventilového disku spôsobí, že sa disk ventilu otáča rýchlo v opačnom smere a pevne sa prispôsobí sedadlu ventilu, čím sa odreže jednorazový kanál média, ktorý zabraňuje spätnému toku média a zabezpečí, aby médium v ​​potrubnom systéme vždy udržiava prietokový prúd.

Technické parametre
