Výber ventilu motýľa: Ako si vybrať medzi mäkkým tesnením a tvrdým tesnením?

Motýľový ventilVýber: Ako si vybrať medzi mäkkým tesnením a tvrdým tesnením?

Pri výbere ventilov motýľov, výber medzi jemnými zapečatenými motýľovými ventilmi a tvrdými utesnenými motýľovými ventilmi priamo ovplyvňuje tesniaci výkon systému, služobnú životnosť a náklady. Základný rozdiel medzi týmito dvoma spočíva v tesniacich materiáloch a použiteľných scenároch, ktoré je potrebné komplexne posudzovať z troch aspektov: stredné charakteristiky, teplota a tlak a frekvencia otvárania a zatvárania.

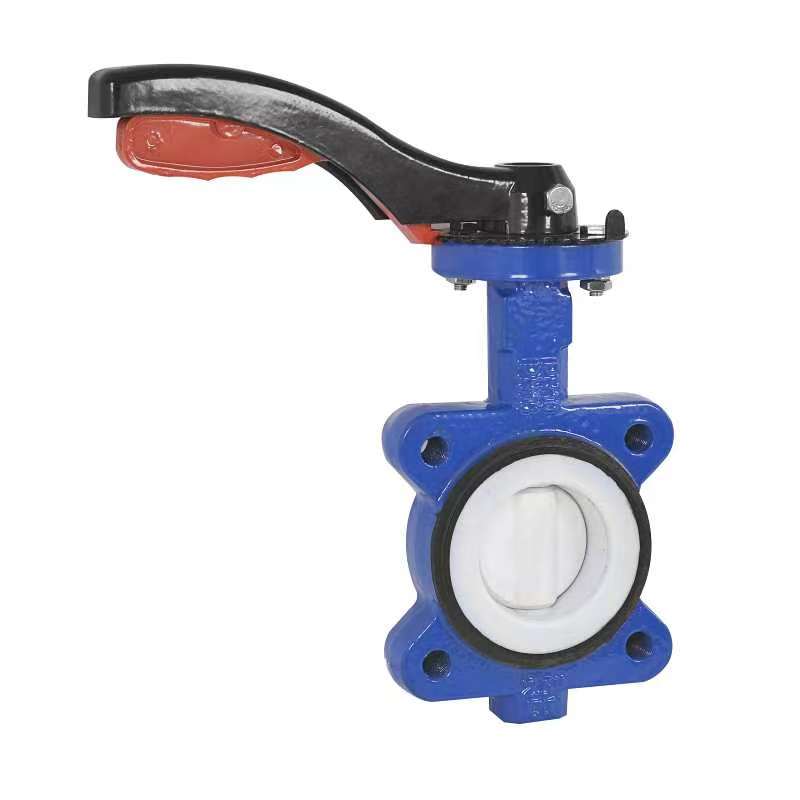

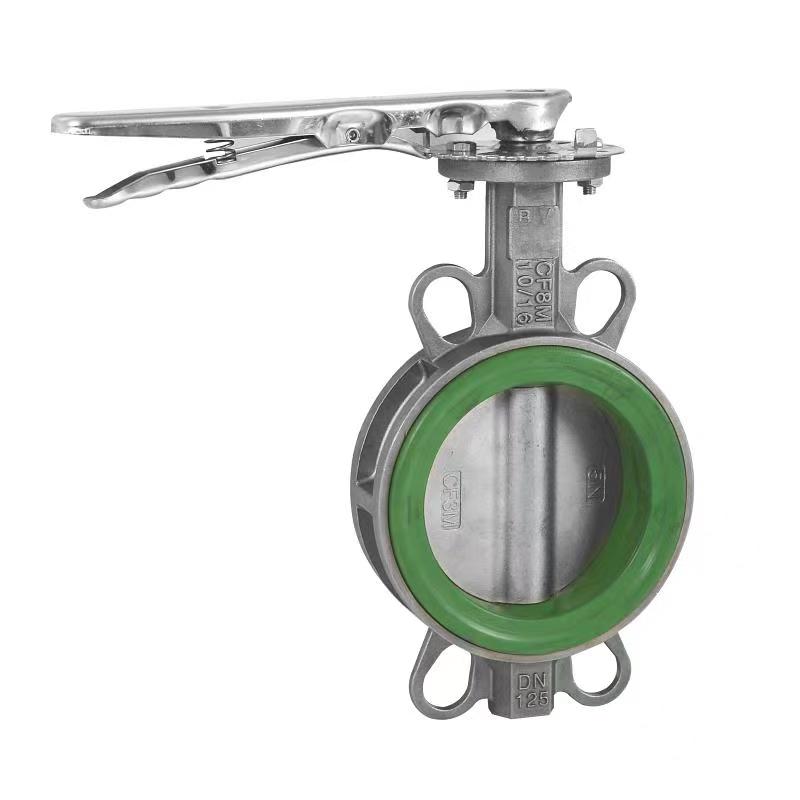

Tesniaca dvojica mäkkých utesnenýchmotýľové ventilyČasto používa gumu (ako je nitrilový guma, guma EPDM) alebo fluoroplastický (napríklad PTFE), ktorá má výhody tesnenia nulového úniku a nízkym otváracím a zatváraným krútiacim momentom. Ak je médiom čistá voda v miestnosti, plyn alebo slabo korozívna kvapalina (ako napríklad odpadová voda, klimatizačná cirkulujúca voda) a tlak je ≤ 1,6 MPa, môže mäkký zapečatený motýľový ventil dosiahnuť obojsmerné utesnenie hladiny bublín s elastickým tesniacim povrchom, najmä pre príležitostne s prísnymi požiadavkami na úniku (napríklad vodné zásobovacie potrubie, spracovanie potravín). Malo by sa však poznamenať, že horná hranica teplotného odporu pre gumu je zvyčajne 120 ℃ a pre fluóroplasty je 180 ℃. Prekročenie tohto rozsahu môže spôsobiť, že tesniaca plocha stvrdne alebo deformuje, čo vedie k úniku.

Tvrdo utesnené motýľové ventily dosahujú vysokú teplotu a vysoký tlak odpor prostredníctvom kovu (ako je nehrdzavejúca oceľ, tvrdá zliatina) k kovu alebo kovu na keramické tesniace páry. V pracovných podmienkach pary, tepelného oleja, plynným plynom s vysokým teplotou (napríklad nad 300 ℃) alebo tuhostincovými médiami (ako je suspenzia, popolček), môže tuhá tesniaca plocha tvrdého zapečateného motýľa ventilu odolávať opotrebeniu a erózii a servisná životnosť je 3-5-násobok životnosti mäkkého tesnenia. Napríklad dvojité excentrické pevne zapečatené motýľové ventily sa bežne používajú v potrubiach kŕmenia kotla v energetickom priemysle. Ich excentrická štruktúra môže znížiť trenie na tesniacom povrchu, zatiaľ čo vyváženie teplotného odporu a flexibilita otvárania a zatvárania.

Pri výbere produktu je potrebné si uvedomiť dve hlavné mylné predstavy: Po prvé, nemalo by sa slepo prenasledovať tvrdé pečať. Ak v médiu nie sú žiadne častice s vysokou teplotou, vysoké náklady a veľká otváracia a zatváracia sila tvrdých zapečatených ventilov motýľov sa stávajú nevýhodami; Po druhé, mäkké zapečatené motýľové ventily ≠ nízky tlak. Zhrusknutím tela ventilu a posilnením konštrukcie tesnenia môžu niektoré mäkké zapečatené motýľové ventily odolať tlaku 2,5 MPa, ale certifikácia materiálu (napríklad WRAS, CE) je potrebné potvrdiť výrobcom.

Záver: mäkké zapečatenémotýľové ventilysú uprednostňované pre médium na čistenie teploty miestnosti, zatiaľ čo pevne zapečatené motýľové ventily sú preferované pre vysokoteplotné časticové médiá; Ak sú prevádzkové podmienky medzi týmito dvoma (napríklad horúca voda pri 150 °), je možné zvážiť kompozitný motýľový ventil s kovovou tesniacou plochou postriekanou keramikou alebo zváranou zliatinou, aby vyvážil výkon a náklady.
